什么是标准彩色测试卡？标准彩色测试卡什么用？

彩色测试卡可以用来全面检测彩色图像的质量，根据彩色电子设备对标准测试卡的再现质量，就可以判断该设备性能的优劣。那么，什么是标准彩色测试卡？标准彩色测试卡什么用？

什么是标准彩色测试卡？

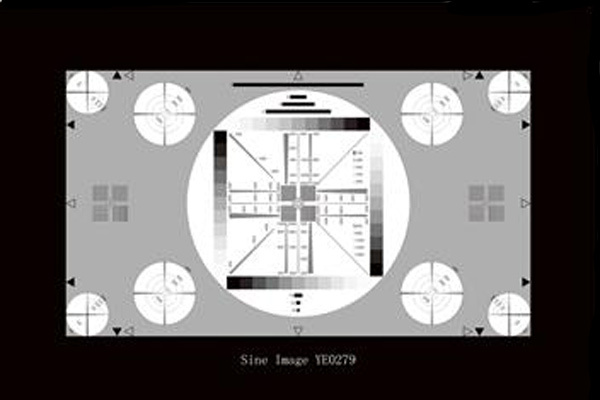

标准彩色测试卡，是调整彩色电视机的常用信号源之一，可由彩色信号发生器产生或由广播电视台在正式节目广播之前送出，以供用户调机使用。其图像如上图所示。根据彩色电视机对标准测试卡的再现质量，就可以判断该机的质量优劣，并可以按测试卡的图像来对接收机进行再调整。

标准彩色测试卡的用途：

彩色测试卡可用来全面检查彩色图像的质量，在选购、调试彩色电视机中有重要的用途。彩色测试卡的图案主要由护边框、灰底白线方格、中央大圆、台标、肤色带、清晰度线、灰度等级、彩条等部分构成。各部分的构成及用途如下：

1、护边框。是由黑白相间的小长方块组成，边框的长度比为4:3。其用途是：

检查图像尺寸比例：当屏幕长宽比为4:3时，其边框应刚好落在屏幕四周或部分超出；当屏幕尺寸比例为5:4时，左、右两边的护边框超出较多。

检查同步分离：如果右侧垂直护边框的所有白色长方块产生水平位移，使垂直边框出现扭曲，说明同步分离电路不正常。

检查彩色电视机色同步选通性能：若左侧垂直护边框第二和第三个方格里出现彩点，则表明色同步性能差。

2、灰底白线方格。纵线18条、横线14条，其用途是：

检查图像边缘的几何失真：若各方格大小不一致、格子线不值、相互不平行等，说明扫描线性不好，图像存在几何失真。

检查通道频率特性和相位特性：若垂直格子右边出现亮度渐暗的垂直线，说明电视机频率特性和相位特性不好，有振铃和过冲现象。

检查和调整会聚：会聚良好的电视机，各条格子线应呈白色。若一条线分裂为红、绿、蓝三条线，说明会聚不好。

检查色纯：若各灰底方格不是均匀的灰色，而呈现某种颜色或局部呈现颜色，说明色纯不好。

3、中央大圆。该圆是由数字电路产生的，又称为电子圆，其半径误差小于1%，有很高的准确性和稳定性。主要用途是：

检查图像中央部分的几何失真：若电子圆不是纯圆，说明图象中央部分有几何失真，扫描线性较差。

检查隔行扫描质量：若电子圆边缘光滑，表面隔行扫描良好，若边缘呈锯齿形，则隔行扫描不正常。

4、清晰度线。其主要用途是检查清晰度：能分辨的线数越多，表面图象通道越宽，图象清晰度越高。

检查色通道带宽和对称性：若在300线和380线两组清晰度线里产生一种倾斜的、明暗相同的细密花纹，表明色通道有足够的带宽；若没有这种花纹，说明色通道带宽太窄；若两组清晰度线里的花纹亮度相等，表明色通道带宽特性对称，否则为不对称；如果两组清晰度线中的花纹似乎静止不懂，表明彩色副载波锁相正常；若两组花纹快速移动，说明锁相不正常。

5、灰度等级。清晰度下面，从左到右有六级灰度等级，它们对应的电视信号幅度分别为白电平的0%、20%、40%、60%、80%、100%。其主要用途是：检查灰度等级和检查白平衡。
