标准光源箱常见光源的作用及其光谱曲线

标准光源箱作为照明灯箱设备，其内部会配置多种类型的光源，用于模拟不同的光源环境，为颜色的检测提供稳定的光源条件。本文对标准光源箱常见光源的作用及其光谱曲线做了介绍，对标准光源知识感兴趣的朋友不妨了解一下！

标准光源箱不同光源的作用：

1.标准A光源

此光源类似于白炽灯发出的光，其色温较低，发出偏黄色的光。主要用途包括模拟橱窗照明条件下的光环境，以及用于进行同色异谱效果的评估。我们在使用标准的时候，有些型号的产品控制面板上常常就会有A光源，A光源是一种钨丝灯，色温为2856K，功率为60W，主要用于同色异谱的检测。在标准光源对色灯箱中，显色性能最好的灯光就是白炽灯。对色光源A就是一种白炽灯光源，所以通常作为比色参考用灯。

2.标准D65光源

D65光源，这是国内最常用的一种人工模拟日光，其色温6500K，平均北方日自然日光，代替自然光对色，适合普通要求，大部分客户均指定用D65对色，保证在室内、阴雨天观测物品的颜色效果时，有一个近似在太阳光底下观测的照明效果。简单来说，D65标准光源就是一种模拟日光的人工光源，光谱值符合欧洲、太平洋周边国家视觉颜色标准。

3.标准TL84光源

TL84光源也被称作F11光源，这种光源是一种窄频带的白色荧光灯，是欧洲商店中的常见照明方式。对于销售或出口到欧洲的产品，通常要求在此种光源下进行颜色评估以确保颜色的准确性和一致性。它的色温大约为4000K，符合CIE标准照明体F11。TL84光源的显色指数约为85，其显著特点是释放出大量的绿色光。欧洲和日本的客户通常会指定使用TL84光源来进行对色工作，因其较高的显色指数可提供更好的颜色还原度。

4.标准CWF光源

CWF是一种冷白色的荧光灯光源，它的色温为4150K，符合CIE（国际照明委员会）标准照明体F2。CWF光源的显色指数（CRI）大约为62，其特点是发射大量的绿色光和较少的红色光，因此在进行对色时常被许多美国品牌商所选用。针对出口至北美市场的产品，常常需要按照此类光源的条件来进行颜色评估和匹配。

标准光源箱常见光源的光谱曲线：

光源的特性是由光源的相对光谱功率分布S（λ）而决定的。所谓相对光谱功率分布是指光谱密度的相对值与波长之间的函数关系，也即光源发出的光线中，不同波长上的相对能量比例。下图分别给出了几种常用对色光源的相对光谱功率分布曲线，横坐标为波长，纵坐标为相对光谱功率分布。

1.A光源相对光谱功率分布曲线

2.D65光源相对光谱功率分布曲线

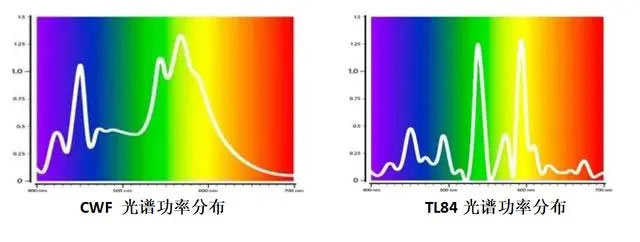

3.CWF光源和TL84光源相对光谱功率分布曲线

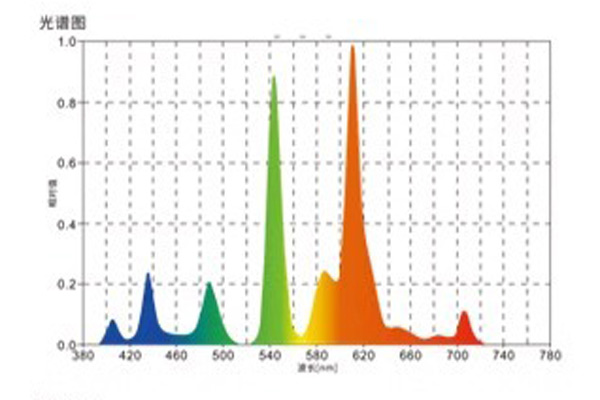

4.TL83光源相对光谱功率分布曲线

上图1—5所示5个常用对色光源其相对光谱功率分布曲线各不相同，有的是连续光谱，有的是非连续光谱，还有的只有几个线状带谱。一定的光谱功率分布表现为一定的光色。由图1可以看到，A光源在短波区能量较低，而在长波区间能量较高，因此A光源光色偏红偏黄；图2所示高显色性日光灯采用多谱带荧光粉，谱带更宽，光色也趋向于白色，但其相对光谱功率分布与D65相比，仍有差距；图3中CWF为普通荧光灯，采用的是卤磷酸盐荧光粉，谱带较宽，光谱功率分布峰值在580nm附近，光色偏黄、偏绿；图4、5中TL84与TL83（U30）虽同属于三基色光源，线状带谱分布也差不多，但由于最高辐射能所在的线状带谱对应的波长不同，其性质也就迥异，结果就是TL84光色偏蓝而TL83（U30）光色偏黄。
